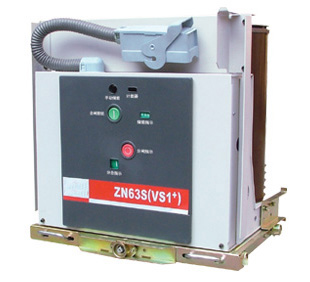

ZN63(VS1)-12手车式真空断路器

详细信息
VS1（ZN63）-12型户内高压真空断路器
◎概述

VS1（ZN63）-12型户内高压真空断路器，系三相交流50Hz额定电压为12KV电力系统的户内开关设备，或多次开断短路电流的场所。
该断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配有传用推进机构，组成手车单元使用。

◎使用环境条件
A.周围空气温度；上限+40℃，下限-15℃；
b.海拔高度：≤1000m（若需增高海拔，则额定绝缘水平相应提高）；
c.振幅：地震烈度不超过8度；
d.空气相对温度日平均值不大于95%，月平均值不大于90%；
e.无火灾、 爆炸危险、 严重污染、 化学腐蚀及剧烈震动的场所。

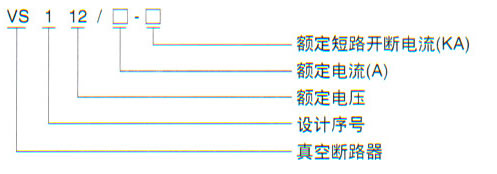

◎型号意义
◎主要技术参数
序号
名称
单位
数据
1
额定电压
KV
12
2
额定频率
HZ
50
3
额定绝
缘水平
lmin工频耐压
KV
42
雷电冲击耐压(峰值)
75
4
额定短路开断电流
KA
20
25 31.5 40
5
额定电流
A
630
1250
630
1250
1250 16000
2000 2500
1250 1600
2000 2500
3150
6
额定短时耐受电流（有效值）
KA
20
25
31.5
40
7
额定峰值耐受电流（峰值）
50
63
80
100
8
额定短路关合电流(峰值)
50
63
80
100
9
额定短路电流持续时间
S
4
10
机械寿命
次
20000
11
二次回路工频耐受电压
V
2000
12
额定操作顺序
分-t-合分-t1-合分
