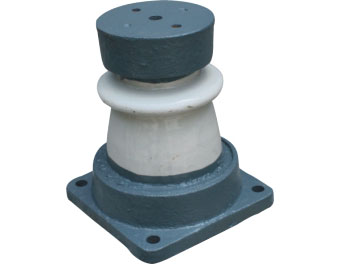

ZA-35Y户内内胶装支柱绝缘子一、户内支柱绝缘子概述 户内支柱绝缘子用于额定电压6~35kV户内电站,变电所配电装置及电器设备,用以绝缘和固定导电部分。
绝缘子适用于周围环境温度为-40℃~+40℃,安装地点海拔高度普通型不超过1000m,高原型不超过4000m。 绝缘子按胶装结构分为外胶装,内胶装和联合胶装三种结构型式,绝缘子按额定电压与抗弯强度等级分类如下:
注:表中()表示非标准等级
|
产品型号 |
工厂代号 |
图号 |
主要尺寸mm |
机械破坏负荷kN |
工频电压KV |
雷电冲击耐受电压KV |
参考重量kg | ||||||||
H |
D |
d1 |
d2 |
d3 |
a1 |
a2 |
弯曲 |
拉伸 |
干耐受 |
击穿 | |||||
ZC-10F |
P2218 |
1 |
225 |
135 |
M16 |
M10 |
15 |
66 |
140 |
12.5 |
12.5 |
42 |
74 |
75 |
8.0 |
ZD-10F |
P2219 |
1 |
235 |
170 |
M16 |
M12 |
15 |
76 |
155 |
155 |
20 |
42 |
74 |
75 |
12.2 |
ZD-20F |
P2220 |
2 |
315 |
180 |
M18 |
M12 |
18 |
76 |
175 |
175 |
20 |
68 |
119 |
125 |
16.5 |
