FN5-12系列户内高压负荷开关及熔断器组合器

如果您有任何问题可以联系我们!
联系我们

电话:13362797389   15325038558

扫一扫,加我为朋友
  • 详细信息
详细信息

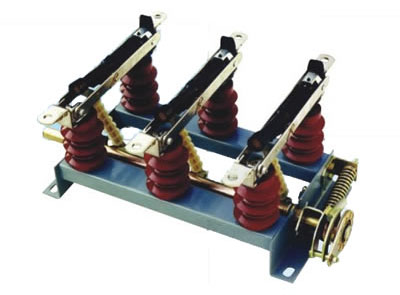

FN5-12R(L)系列户内高压负荷开关

◎概述

FN5-12R(L)型户内交流高压负荷开关一熔断器组合电器适用于50HZ、12KV的电网络中,作为开断负荷电流及关合电流之用。带有熔断器的负荷开关可切断短路电流作保护开关之用。
本负荷开关可配用CS6-1型手动操作机构、本产品专用CS口手动或CJ口电动操作机构。

◎使用环境条件

*周围空气温度:+40℃~-25℃(电动不低于-5℃);

*海拔不超过1000 m;

*相对湿度:日平均值不大于95%,月平均值不大于90%(+25℃);

*周围空气应无腐蚀性或可燃性气体及水蒸汽体等明显污染;

*无经常性的剧烈运动。

◎主要技术参数
项目
单位
数据
额定电压
KV
12
工作电压
KV
12.7
额定频率
HZ
50
额定电流
A
400
630
额定短时耐受民流(热稳定)
KA/S
12.5/4
20/2
额定峰值耐受电流(热稳定)
KA
31.5
50
额定闭环开断电流
A
400
630
额定有功负载开断电流
A
400
630
5%额定有功负载开断电流
A
20
31.5
额定电缆充电开断电流
A
10
额定空载变压器载断电流
1250kVA变压器的空载电流
额定短路关合电流
KA
31。5
50
额定电流开断次数
负荷/次
100%2
30%75
1min工频耐受电压(有限值)对地、相同/隔离断口
KV
12/48
工频耐受电压隔离断口间
KV
53
雷电冲击耐受(峰值)对地、相同/隔离断口
KV
75/85
分合痼操作力距(力)
Nm(N)
90(180)
100(200)

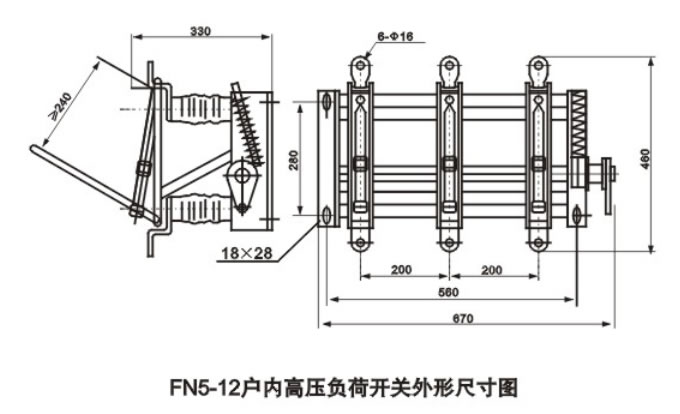

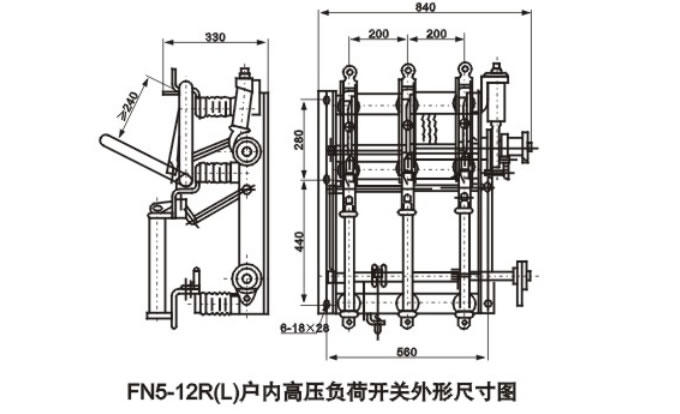

◎外形安装尺寸



FN5-12R(L)系列户内高压负荷开关

FN5-12R(L)系列户内高压负荷开关
