GW4-17.5（40.5）系列户外隔离开关

◎概述

GW4-17.5（40.5）系列户外隔离开关适用装置在户外交流50Hz.额定电压分别为17.5KV和40.5KV电力系统中，供线路在有电压无负载时作为开合电路之用。产品符合GB1985及其他相关标准要求。

◎使用环境条件

海拔不超过3000m;
环境温度上限为+40℃，下限-25℃；
风速不超过35m/s;
无导电或起化学作用气体和蒸汽的场所；
无火灾爆炸危险的场所（污秽等极不超过Ⅲ极）；
地震烈度不超过8度。

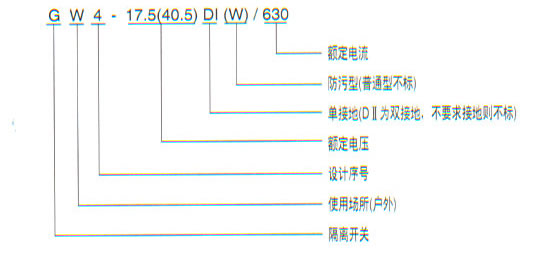

◎型号及其含义

◎主要技术参数

型号	额定电压（KV）	额定电流（A）	峰值耐受电流（KA）	4秒短时耐受电流（KA）
GW4　-17.5 HGW4	17.5	200	40	16
		400	50	20
		630	50	20
		1000	63	25
		1250	63	25
GW4 -40.5（D） HGW4	40.5	400	50	20
		630	50	20
		1000	63	25
		1250	80	31.5

◎结构简介

隔离开关由底座.绝缘支柱及导电部分以及操动机构等组成。每极有两个支柱，每个支柱上端各装有导电闸刀.两部分闸刀触头接触处在两支柱的中间部位。支柱的下端各装有轴承套，在操动机构的带动下，可使闸刀作水平旋转90度，从而达到分合闸之要求。隔离开关为单极型，也可通过连杆将三极连成能够联动的三极型式。配用CS11（不接地）CS8-6D（单接地） CS17（双接地）型手动机构操作。（可根据需要配电动机构）从上述结构简介中不难看出，本隔离开关结构合理，操动灵活自如；可单极，也可三极使用，安装方便；触也开距大，绝缘安全可靠。还可根据用户需要，不接地或配装单边接地或双接地均可。

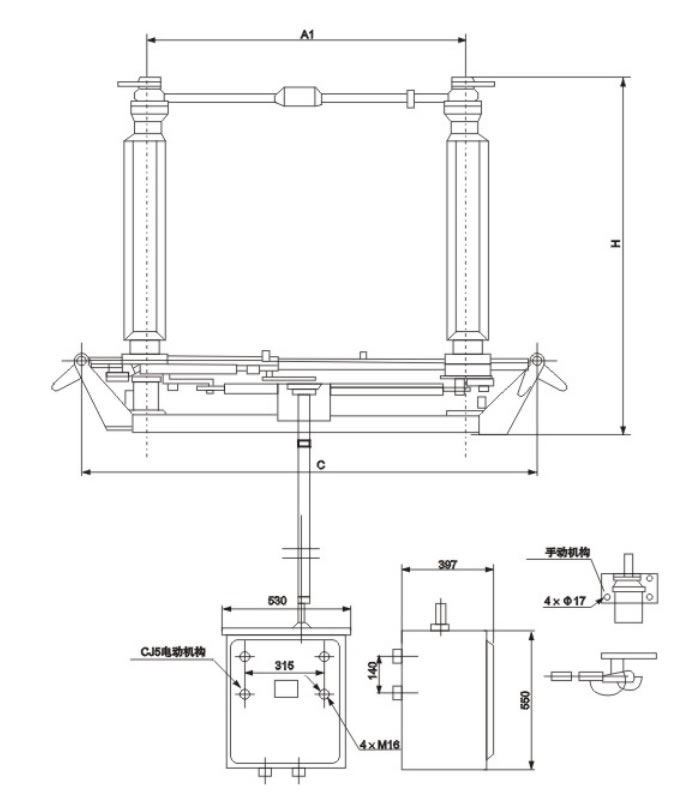

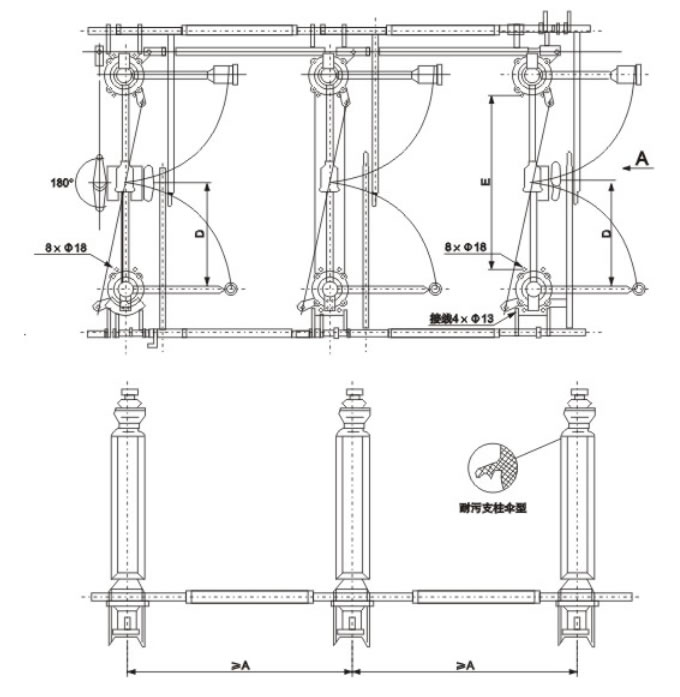

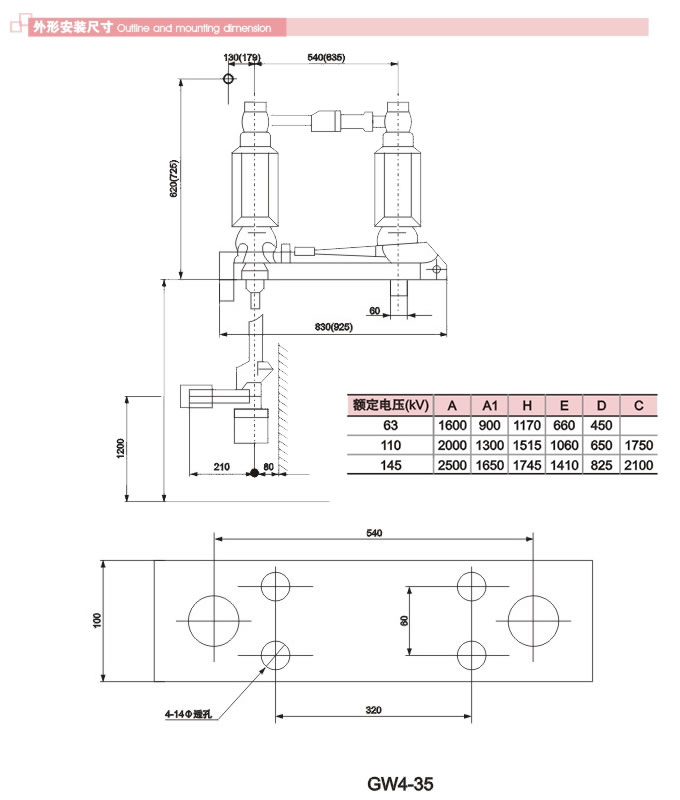

◎外形安装尺寸
