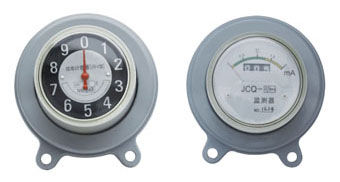

避雷器用监测器、计数器

详细信息
  • 产品说明及使用方法:

    避雷器用放电计数器、检测器

    一、概述

    ◆ 放电计数器
       避雷器用放电计数器是用来监测避雷器放电动作的一种高压电器,其构造是由非线性电阻、电磁计数器和一些电子元件组成。在正常运行电压下,流过计数器的漏电流非常小,计数器小动作,当避雷器通过雷电波、操作波和工频过电压时,强大的工作电流从计数器的非线性电阻通过,经过直流变换,对电磁计数器线圈放电而使计数器吸动一次,来实现测量避雷器动作次数的装置。在结构上采用电阻片取压,电磁计数器显示,透明玻璃罩、密封橡皮垫、底版及法兰等等进行卡装密封,高压出线端从底版中心引出。
        JS-8型放电计数器采用Sic电阻片,适用于5KA系统35kv及以下电压等级的避雷器。
        JSY-10/600、JSY-10/800型氧化锌避雷器专用放电计数器采用ZnO电阻片,适用于5-10KA系统220kv及以下等级的氧化锌避雷器,并可适用于避雷器的在线监测。
    ◆ 监测器
        避雷器用监测器除了具有监测避雷器放电动作的功能外,还能监测避雷器泄漏电流变化,对避雷器的运行质量及时给出可靠的数据。JCQ-A、B、C型监测器采用ZnO电阻片,适用于5~10KA系统220KV及以下等级的氧化锌避雷器。
        放电计数器,监测器产品性能满足国家标准JB/T2440-1991《避雷器用放电计数器》。


    二、放电计数器、监测器技术参数

    名称
    型号
    适用电压KV(r.m.s)
    8/20uS标称放电电流等级KA
    标称放电电流残压&KV
    2ms方波耐受电流&A
    4/10Us冲击大电流<KA
    最大长度mm
    重量kg
    放电计数器
    JS-8
    6-35
    5
    2.5
    400
    65
    185
    2.84
    JSY-10/600
    6-110
    10
    2.0
    600
    100
    185
    2.95
    JSY-10/800
    6-220
    10
    1.5
    800
    100
    185
    3.00
    监测器
    JCQ-A, B, C
    6-220
    10
    1.5
    600-800
    100
    185
    3.20

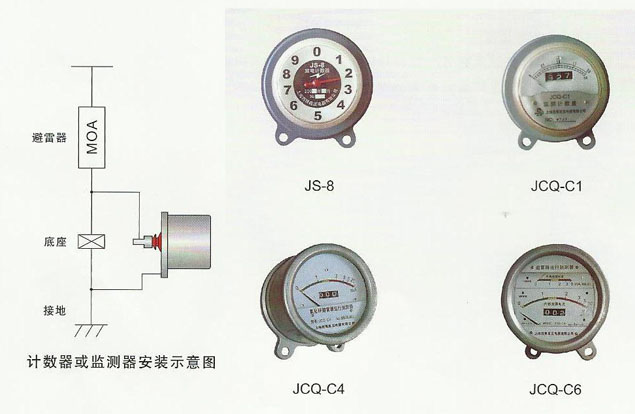

    三、外形
